Honda Zubehör für Motoren mit mechanischer Schaltung
Zubehörauswahl für Ihren Honda Neumotor mit mechanischer Schaltung
Zubehör mechanisch geschalteter Honda Motoren - Sie haben die Wahl!:
- Welche Schaltbox soll verwendet werden oder lieber eine Multifunktionspinne?
- Welche Instrumente werden gewünscht?
- Welcher Propeller soll an den Motor damit Ihr Boot die für Sie besten Fahreigenschaften hat?
- Welche zusätzlichen Optionen sind hilfreich?
Honda Schaltboxen und Multifunktionspinnen:
Seitenmontage Fernschaltung (Aufbau)
Seitenschaltbox bis BF50 (ohne Trolling)
Seitenschaltbox mit Trollingschalter, Serie ab BF60 aufwärts
Die Fernschaltbox zur Montage auf der Bordwand hat die folgenden Funktionen:
Verdeckte Seitenmontage Fernschaltung
Die Fernschaltbox zur Montage hinter der Bordwand (es ist nur der Schalthebel zu sehen, die Mechanik ist hinter der Bordwand) hat die folgenden Funktionen:
Ein abgesetztes Panle mit Zündschloss und Notstoppschalter (Quick-Stop) und Kontrolleuchten / Warnleuchten wird mitgeliefert.
Ein Trolling-Schalter zur Steuerung der Drehzahl (Schleppangeldrehzahl in 50 U/min Schritten von 650/750 bis 900/1.000 U/min) optional gegen Aufpreis erhältlich. Dieser Schalter ist separat im Boot zu montieren!
Topmontage Fernschaltung
Die Fernschaltbox zur Montage auf der Steuerkonsole (die Mechanik ist größten Teils innerhalb der Steuerkonsole) hat die folgenden Funktionen:
Ein abgesetztes Panle mit Zündschloss und Notstoppschalter (Quick-Stop) und Kontrolleuchten / Warnleuchten wird mitgeliefert.
Ein Trolling-Schalter zur Steuerung der Drehzahl (Schleppangeldrehzahl in 50 U/min Schritten von 650/750 bis 900/1.000 U/min) optional gegen Aufpreis erhältlich. Dieser Schalter ist separat im Boot zu montieren!
Doppeltopmontage Schaltbox
Wie die Topmontage Fernschaltung, jedoch für zwei Motoren. hier wird ebenfalls das entsprechende Panel mit Zündschloss und Notstoppschalter (Quick-Stop) und Kontrolleuchten / Warnleuchten wird mitgeliefert.
Diese Pinne ist bei den Modellen BF40LRTZ, BF50SRTZ und BF50LRTZ im Lieferumfang enthalten.
Die Montage der Pinne ist nur bei Abholung des Motors möglich, da der Motor mit montierter Pinne nicht in die Transportbox passt.
Funktionen der Pinne für Honda BF40 Und BF50:
Multifunktionspinne für BF60 und BFP60
Diese Pinne kann zum BF60 und BFP60 als Bedienungsoption gewählt werden.
Die Montage der Pinne ist nur bei Abholung des Motors möglich, da der Motor mit montierter Pinne nicht in die Transportbox passt.
Funktionen der Pinne:
Multifunktionspinne für BF80 und BF100
Diese Pinne kann zum BF80 und BF100 als Bedienungsoption gewählt werden.
Die Montage der Pinne ist nur bei Abholung des Motors möglich, da der Motor mit montierter Pinne nicht in die Transportbox passt.
Funktionen der Pinne:
Seitenschaltbox bis BF50 (ohne Trolling)
Seitenschaltbox mit Trollingschalter, Serie ab BF60 aufwärts
Die Fernschaltbox zur Montage auf der Bordwand hat die folgenden Funktionen:
- Zündschloss, Powertrimm /-Tilt-Schalter und Notstoppschalter (Quick-Stop)
- Kontrolleuchten / Warnleuchten
- Schalthebel (der Schaltwiderstand ist einstellbar)
- Die Schaltbox ist Steuerbord oder Backbord montierbar, auch als paarweise
- BF40/ BF50: Trolling-Schalter zur Steuerung der Drehzahl (Schleppangeldrehzahl in 50 U/min Schritten von 800 bis 1.100 U/min) optional gegen Aufpreis erhältlich. Dieser Schalter ist separat im Boot zu montieren!
- BF60, BF80, BF100 und größer: Trolling-Schalter zur Steuerung der Drehzahl (Schleppangeldrehzahl in 50 U/min Schritten von 650 / 750 bis 1.000 U/min, modellabhängig) direkt an der Aufbau-Seitenschaltbox.
Verdeckte Seitenmontage Fernschaltung

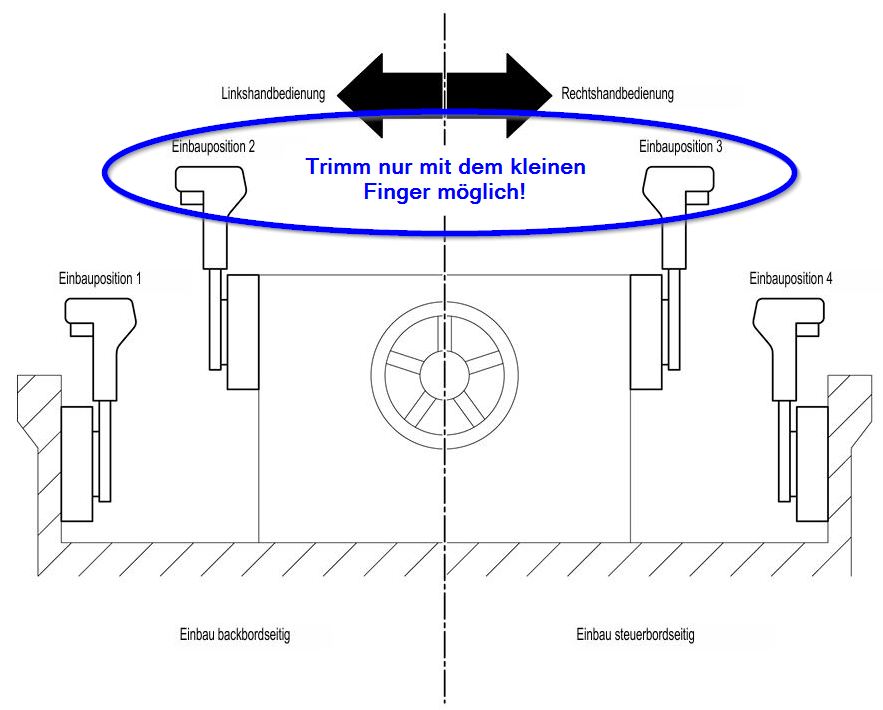

Die Fernschaltbox zur Montage hinter der Bordwand (es ist nur der Schalthebel zu sehen, die Mechanik ist hinter der Bordwand) hat die folgenden Funktionen:
- Powertrimm /-Tilt-Schalter
- Schalthebel (der Schaltwiderstand ist einstellbar)
- Die Schaltbox ist für die Bedienung mit der rechten (Einbauposition 4) und mit der linken Hand (Einabuposition 1) lieferbar. (z.B. Rechte Hand: Montage in der Seitenwand des Bootes rechts vom Fahrer - Einbauposition 4. Bei der Verwendung in einem Jockeysitz liegt der Trimmschalter am kleinen Finger.)
Ein abgesetztes Panle mit Zündschloss und Notstoppschalter (Quick-Stop) und Kontrolleuchten / Warnleuchten wird mitgeliefert.
Ein Trolling-Schalter zur Steuerung der Drehzahl (Schleppangeldrehzahl in 50 U/min Schritten von 650/750 bis 900/1.000 U/min) optional gegen Aufpreis erhältlich. Dieser Schalter ist separat im Boot zu montieren!
Topmontage Fernschaltung
Die Fernschaltbox zur Montage auf der Steuerkonsole (die Mechanik ist größten Teils innerhalb der Steuerkonsole) hat die folgenden Funktionen:
- Powertrimm /-Tilt-Schalter
- Schalthebel (der Schaltwiderstand ist einstellbar)
- Die Schaltbox ist für die Bedienung mit der rechten und mit der linken Hand lieferbar
Ein abgesetztes Panle mit Zündschloss und Notstoppschalter (Quick-Stop) und Kontrolleuchten / Warnleuchten wird mitgeliefert.
Ein Trolling-Schalter zur Steuerung der Drehzahl (Schleppangeldrehzahl in 50 U/min Schritten von 650/750 bis 900/1.000 U/min) optional gegen Aufpreis erhältlich. Dieser Schalter ist separat im Boot zu montieren!
Doppeltopmontage Schaltbox
Wie die Topmontage Fernschaltung, jedoch für zwei Motoren. hier wird ebenfalls das entsprechende Panel mit Zündschloss und Notstoppschalter (Quick-Stop) und Kontrolleuchten / Warnleuchten wird mitgeliefert.
Multifunktionspinne für BF40 und BF50
Diese Pinne ist bei den Modellen BF40LRTZ, BF50SRTZ und BF50LRTZ im Lieferumfang enthalten.
Die Montage der Pinne ist nur bei Abholung des Motors möglich, da der Motor mit montierter Pinne nicht in die Transportbox passt.
Funktionen der Pinne für Honda BF40 Und BF50:
- Zündschloss, Powertrimm /-Tilt-Schalter und Notstoppschalter (Quick-Stop)
- LED-Anzeige zur Darstellung von Motoralarmen, Öldruck, Überhitzung, Motor-Management und Batterieladung
- Schalthebel
- Drehgasgriff mit Gasarretierung
- 3-Stufen Winkelverstellung / Griffhöheneinstellung
- Reibungsdämpfer für die Lenkung
Multifunktionspinne für BF60 und BFP60
Diese Pinne kann zum BF60 und BFP60 als Bedienungsoption gewählt werden.
Die Montage der Pinne ist nur bei Abholung des Motors möglich, da der Motor mit montierter Pinne nicht in die Transportbox passt.
Funktionen der Pinne:
- Zündschloss, Powertrimm /-Tilt-Schalter und Notstoppschalter (Quick-Stop)
- LED-Anzeige zur Darstellung von Motoralarmen, Öldruck, Überhitzung, Motor-Management und Batterieladung
- Schalthebel
- Drehgasgriff mit Gasarretierung
- Trolling-Schalter zur Steuerung der Drehzahl an der Pinne (Schleppangeldrehzahl in 50 U/min Schritten von 750 bis 1.000 U/min)
- 3-Stufen Winkelverstellung / Griffhöheneinstellung
- Reibungsdämpfer für die Lenkung
Multifunktionspinne für BF80 und BF100
Diese Pinne kann zum BF80 und BF100 als Bedienungsoption gewählt werden.
Die Montage der Pinne ist nur bei Abholung des Motors möglich, da der Motor mit montierter Pinne nicht in die Transportbox passt.
Funktionen der Pinne:
- Zündschloss, Powertrimm /-Tilt-Schalter und Notstoppschalter (Quick-Stop)
- LED-Anzeige zur Darstellung von Motoralarmen, Öldruck, Überhitzung, Motor-Management und Batterieladung
- Schalthebel
- Drehgasgriff mit Gasarretierung
- Trolling-Schalter zur Steuerung der Drehzahl an der Pinne (Schleppangeldrehzahl in 50 U/min Schritten von 650 bis 1.000 U/min) ???
- 3-Stufen Winkelverstellung / Griffhöheneinstellung
- Reibungsdämpfer für die Lenkung
Honda Instrumente für mechnaisch geschaltetete Motoren
Hinweis zu Pinnenmotoren
Bei Pinnenmotoren entfallen die Instrumente. Hierbei empfehlen wir den Motor per NMEA2000 an einen Kartenplotter / Fishfinder anzuschließen.
5er Instrumentenset, analog, schwarz
schwarzes Ziffernblatt, weiße Ziffern, weiße Leuchtzeiger Teil
Enthält 5 Instrumente: Drehzahlmesser 0-7000 U/min mit digitalem Betriebsstundenzähler, Geschwindigkeitsanzeige 10-65 mph / 20-100 km/h, Voltmeter 8-18, Kraftstoffanzeige (US Version 240-33 Ohm oder EU Version 10-180 Ohm, bitte Wunsch angeben, abhängig vom Tankgeber), Trimmanzeige, Bohrungsdurchmesser 86 mm, (DZM & Geschw.) und 53 mm (Volt-, Kraftstoff-, und Trimmanzeige),gewölbtes Glas
5er Instrumentenset, analog, weiß
weißes Ziffernblatt, schwarze Ziffern, roter Leuchtzeiger
Enthält 5 Instrumente: Drehzahlmesser 0-7000 U/min mit digitalem Betriebsstundenzähler, Geschwindigkeitsanzeige 10-65 mph / 20-100 km/h, Voltmeter 8-18, Kraftstoffanzeige (US Version 240-33 Ohm oder EU Version 10-180 Ohm, bitte Wunsch angeben, abhängig vom Tankgeber), Trimmanzeige, Bohrungsdurchmesser 86 mm, (DZM & Geschw.) und 53 mm (Volt-, Kraftstoff-, und Trimmanzeige),gewölbtes Glas
Diese Instrumente / Instrumenten-Sets gibt es ebenfalls von Honda (gegen Aufpreis):
5er Instrumentenset, analog, chrom
graues Ziffernblatt – schwarze Ziffern und roter Leuchtzeiger, Chrom Blende
Enthält 5 Instrumente: Drehzahlmesser 0-7000 U/min mit digitalem Betriebsstundenzähler, Geschwindigkeitsanzeige 10-65 mph / 20-100 km/h, Voltmeter 8-18, Kraftstoffanzeige (US Version 240-33 Ohm oder EU Version 10-180 Ohm, bitte Wunsch angeben, abhängig vom Tankgeber), Trimmanzeige, Bohrungsdurchmesser 86 mm, (DZM & Geschw.) und 53 mm (Volt-, Kraftstoff-, und Trimmanzeige),gewölbtes Glas
Dieses set ist gegen Aufpreis anstelle der 5er Instrumentenset in schwarz oder weiß erhältlich.
Retro-Anzeigen Set "Prestige"
Drehzahlmesser und Trimmfunktion in einem 3-Zoll-Ziffernblatt – keine Notwendigkeit, separate Instrumente zu montieren, was Platz auf dem Armaturenbrett spart
Schwarz-silberne Gestaltung – ergänzt den neuesten Stil der Honda Motorhauben. Deutsche Stecker bei Verbindungen – macht Installation/Service einfach. Mit dem Prestige Drehzahlmesser/Trimmanzeige Kombi-Instrument kann einer Kraftstoffanzeige in gleicher Optik ergänzt werden.
Dieses set ist gegen Aufpreis anstelle der 5er Instrumentenset in schwarz oder weiß erhältlich.
NMEA2000 Drehzahlmesser weiß
weißes Ziffernblatt, schwarze Ziffern, roter Leuchtzeiger, LCD-Anzeige
mit den folgenden Funktionen:
NMEA2000 Drehzahlmesser schwarz
scharzes Ziffernblatt, weiße Ziffern, roter Leuchtzeiger, LCD-Anzeige
Funktionen siehe oben.
NMEA2000 Geschwindigkeitsanzeiger und Drehzahlmesser weiß
Zwei Instrumente: weißes Ziffernblatt, schwarze Ziffern, roter Leuchtzeiger, LCD-Anzeige
Geschwindigkeitsanzeige mit den folgenden Funktionen:
Eine Beschreibung der Funktionen und Bedienung können Sie hier ansehen: Honda NMEA2000 Instrumente - Infos
MEA2000 Geschwindigkeitsanzeiger und Drehzahlmesser schwarz
Zwei Instrumente: scharzes Ziffernblatt, weiße Ziffern, roter Leuchtzeiger, LCD-Anzeige
Funktionen siehe oben.
Der Honda Motor im NMEA2000 Netzwerk
An Bord eines Bootes hat das Standard Netzwerk das NMEA2000-Protokoll. Hier mit können an Bord Informationen ausgetauscht werden. Es gibt Sender (Geber) und Empfänger (Instrumente) und Komponenten die Beides sind (Kartenplotter). Der Honda Außenbordmotor ab BF40 kann in dieses Netz seine Daten einspeisen. Dazu wird ein Kabel vom Motor zum Netzwerk (Honda NMEA2000 Verbindungskabel für Außenborder) gelegt. Sollte noch kein Netzwerk vorhanden sein, kann man dies simpel mit diesem Set (Garmin NMEA2000 Starter Kit) einrichten. Jeder NMEA2000-fähige Kartenplotter (nahezu jedes aktuelle, hochwertige Gerät) kann dies mittlerweile. Bei kleinen Booten besteht das Netzwerk oft nur aus dem Motor, dem Starterkit und dem Kartenplotter. Wenn man bereits die NMEA2000 Instrumente von Honda verwendet, kann man an dieses Netzwerk zusätzlich auch einfach mit einem Kartenplotter verbinden um dort die Motordaten anzuzeigen oder die GPS-Daten des Kartenplotters teilweise im Honda Instrument anzeigen zu lassen. Gerne beraten wir Sie bei der Zusammenstellung der Komponenten und bauen Ihnen diese ein.
Wir empfehlen Ihnen hierzu dieses Kit als Option zum neuen Motor:
NMEA-Kit Starter-Kit und Motor-Kabel
dies beinhaltet:
weißes Ziffernblatt, schwarze Ziffern, roter Leuchtzeiger
Enthält 5 Instrumente: Drehzahlmesser 0-7000 U/min mit digitalem Betriebsstundenzähler, Geschwindigkeitsanzeige 10-65 mph / 20-100 km/h, Voltmeter 8-18, Kraftstoffanzeige (US Version 240-33 Ohm oder EU Version 10-180 Ohm, bitte Wunsch angeben, abhängig vom Tankgeber), Trimmanzeige, Bohrungsdurchmesser 86 mm, (DZM & Geschw.) und 53 mm (Volt-, Kraftstoff-, und Trimmanzeige),gewölbtes Glas
Diese Instrumente / Instrumenten-Sets gibt es ebenfalls von Honda (gegen Aufpreis):
5er Instrumentenset, analog, chrom
graues Ziffernblatt – schwarze Ziffern und roter Leuchtzeiger, Chrom Blende
Enthält 5 Instrumente: Drehzahlmesser 0-7000 U/min mit digitalem Betriebsstundenzähler, Geschwindigkeitsanzeige 10-65 mph / 20-100 km/h, Voltmeter 8-18, Kraftstoffanzeige (US Version 240-33 Ohm oder EU Version 10-180 Ohm, bitte Wunsch angeben, abhängig vom Tankgeber), Trimmanzeige, Bohrungsdurchmesser 86 mm, (DZM & Geschw.) und 53 mm (Volt-, Kraftstoff-, und Trimmanzeige),gewölbtes Glas
Dieses set ist gegen Aufpreis anstelle der 5er Instrumentenset in schwarz oder weiß erhältlich.
Retro-Anzeigen Set "Prestige"
Drehzahlmesser und Trimmfunktion in einem 3-Zoll-Ziffernblatt – keine Notwendigkeit, separate Instrumente zu montieren, was Platz auf dem Armaturenbrett spart
Schwarz-silberne Gestaltung – ergänzt den neuesten Stil der Honda Motorhauben. Deutsche Stecker bei Verbindungen – macht Installation/Service einfach. Mit dem Prestige Drehzahlmesser/Trimmanzeige Kombi-Instrument kann einer Kraftstoffanzeige in gleicher Optik ergänzt werden.
Dieses set ist gegen Aufpreis anstelle der 5er Instrumentenset in schwarz oder weiß erhältlich.
NMEA2000 Drehzahlmesser weiß
weißes Ziffernblatt, schwarze Ziffern, roter Leuchtzeiger, LCD-Anzeige
mit den folgenden Funktionen:
- Motordrehzahl
- Trimm / Neigungswinkel (Trimmanzeige in % in der LCD- Anzeige) (Anzeige des Kraftstoffverbrauchs, um Motor Position zu optimieren)
- Betriebsstundenanzeige
- Treibstoffverbrauch in Litern pro Stunde
- Kraftstoffanzeige (Tank, ein zusätzlicher NMEA2000 Geber ist hierfür erforderlich)
- Batteriespannung
- Warnmeldungen (Rote LED) Ölstand / Temperatur / PGM-FI / Batterieladung
- Ecomo (Grüne LED / Economy - Magermodus)
- Warnungen: Wasser im Kraftstoff / Not-Halt / Wartungs - Mitteilung (kein Alarm)
- "Honda" auf dem LCD-Bildschirm, beim Start für 3 Sekunden
NMEA2000 Drehzahlmesser schwarz
scharzes Ziffernblatt, weiße Ziffern, roter Leuchtzeiger, LCD-Anzeige
Funktionen siehe oben.
NMEA2000 Geschwindigkeitsanzeiger und Drehzahlmesser weiß
Zwei Instrumente: weißes Ziffernblatt, schwarze Ziffern, roter Leuchtzeiger, LCD-Anzeige
Geschwindigkeitsanzeige mit den folgenden Funktionen:
- Primäre Geschwindigkeitsanzeige: Analoge Anzeige ( 40 oder 70 Knoten, bitte auswählen)
- Sekundäre Geschwindigkeitsanzeige: Kilometer (über LCD-Anzeige)
- Geschwindigkeit über Wasser (ohne GPS, ein zusätzlicher NMEA2000 Geber ist hierfür erforderlich, zum Beispiel DST810, wir beraten Sie gerne hierzu)
- Geschwindigkeit über Grund (mit GPS, zum Beispiel über eine NMEA2000 GPS Antenne oder einen Kartenplotter)
- Wassertiefe – Meter (zeigt nur ganze Meter! Ein zusätzlicher NMEA2000 Geber ist hierfür erforderlich, zum Beispiel DST810, wir beraten Sie gerne hierzu)
- Wassertemperatur (extern in °C, ein zusätzlicher NMEA2000 Geber ist hierfür erforderlich)
- Ecomo (Grüne LED /Economy - Magermodus)
- Warnmeldungen (Rote LED) Ölstand / Temperatur / PGM-FI / Batterieladung
- Treibstoffverbrauch in Litern pro Stunde
- Kraftstoffanzeige (Tank, ein zusätzlicher NMEA2000 Geber ist hierfür erforderlich)
- Insgesamter Treibstoffverbrauch (kann bei vollen Tank zurückgesetzt werden und dann die aus dem Tank verbrauchten Litter anzeigen. Eine gute Alternative zur Tankanzeige)
- Füllstandsanzeige Wassertank (Frischwasser und Brauchwasser - ein zusätzlicher NMEA2000 Geber ist hierfür erforderlich)
- Ruderstandsanzeige (ein zusätzlicher NMEA2000 Geber ist hierfür erforderlich)
- "Honda“ auf dem LCD-Bildschirm, beim Start für 3 Sekunden
Eine Beschreibung der Funktionen und Bedienung können Sie hier ansehen: Honda NMEA2000 Instrumente - Infos
MEA2000 Geschwindigkeitsanzeiger und Drehzahlmesser schwarz
Zwei Instrumente: scharzes Ziffernblatt, weiße Ziffern, roter Leuchtzeiger, LCD-Anzeige
Funktionen siehe oben.
Der Honda Motor im NMEA2000 Netzwerk
An Bord eines Bootes hat das Standard Netzwerk das NMEA2000-Protokoll. Hier mit können an Bord Informationen ausgetauscht werden. Es gibt Sender (Geber) und Empfänger (Instrumente) und Komponenten die Beides sind (Kartenplotter). Der Honda Außenbordmotor ab BF40 kann in dieses Netz seine Daten einspeisen. Dazu wird ein Kabel vom Motor zum Netzwerk (Honda NMEA2000 Verbindungskabel für Außenborder) gelegt. Sollte noch kein Netzwerk vorhanden sein, kann man dies simpel mit diesem Set (Garmin NMEA2000 Starter Kit) einrichten. Jeder NMEA2000-fähige Kartenplotter (nahezu jedes aktuelle, hochwertige Gerät) kann dies mittlerweile. Bei kleinen Booten besteht das Netzwerk oft nur aus dem Motor, dem Starterkit und dem Kartenplotter. Wenn man bereits die NMEA2000 Instrumente von Honda verwendet, kann man an dieses Netzwerk zusätzlich auch einfach mit einem Kartenplotter verbinden um dort die Motordaten anzuzeigen oder die GPS-Daten des Kartenplotters teilweise im Honda Instrument anzeigen zu lassen. Gerne beraten wir Sie bei der Zusammenstellung der Komponenten und bauen Ihnen diese ein.
Wir empfehlen Ihnen hierzu dieses Kit als Option zum neuen Motor:
NMEA-Kit Starter-Kit und Motor-Kabel
dies beinhaltet:
- Kabel vom Motor zum Netzwerk (Honda NMEA2000 Verbindungskabel für Außenborder)
- NMEA2000 Starter-Set (Garmin NMEA2000 Starter Kit)
Honda Propeller aus Aluminium und Edelstahl
3-Blatt-Propeller - Allgemeine Hinweise
Dies ist der am häu figsten verwendete Typ. Er bietet ausgezeichnete Leistung über den gesamten Betriebsbereich von Außenbordmotoren. Ausgewählte gegenläufige Versionen sind ebenfalls erhältlich. Ein guter Allzwecktyp, der in Edelstahl und Aluminium angeboten wird.
Damit der Propeller auf den Motor passt, muss die Propellernabe auf die Welle passen. Der Durchmesser ist durch den Motor vorgegeben, dieser variiert nur sehr wenig auf Grund der Blattform und gewünschten Eigenschaften. Die Steigung gibt die theoretische Distanz an, die der Propeller bei einer vollen 360°-Drehung zurücklegt. Dies ist als Propellersteigung defniert. Da Wasser jedoch kein festes Medium ist, wird diese Zahl wegen des „Schlupfs“ im Wasser nicht erreicht.
Tipp: Bei einer Änderung der Steigung um 1 Zoll(25 mm) ändert sich die Drehzahl des Motors um ca. 300/400 U/min.
Aluminium-Propeller 3-Blatt
- Leichte Allzweckpropeller
- Ausgezeichnete Leistung über den gesamten Betriebsbereich des Motors
- Kostengünstige Alternative zu Edelstahl
- Ideal für die Verwendung als Ersatzpropeller oder als Propeller mit alternativen Steigung an Bord
Edelstahl-Propeller 3-Blatt
- Höhere Leistung gegenüber vergleichbaren Aluminiumpropellern
- Höhere Beständigkeit des Blatts gegenüber Verformung und Kavitation gegenüber Aluminium (spürbar ab ca. 100 PS Motorleistung)
- Für Hohleistungs-Freizeitboote und kommerzielle Anwendungen geeignet
- Erhöhte Langlebigkeit aufgrund der Materialhärte gegenüber Aluminium
Bei Fragen zum Honda Rigging sstehen wir Ihnen gerne zur Verfügung!
