Yamaha Rigging ab F150 für Motoren mit elektronischer Schaltung (DBW)

Die Yamaha Aussenborder mit elektronischer Schaltung - DBW (drive by wire - Schaltung und Gas per Kabel bedient) werden ab Werk ohne die sogenannten Rigging Teile ausgeliefert. Diese Motoren haben als 2. Buchstaben hinter der PS Zahl ein "C", z.B. F300XCB. Sie dürfen selbst entscheiden welche Schaltbox, Instrumente und Zubehör Sie wünschen. Gerne beraten wir Sie hierbei.

Anmerkung:
Neu gibt es von Yamaha Motoren mit eingebauter elektronischer Lenkung - SBW (steer by wire - Lenkung, Schaltung und Gas werden elektronisch gesteuert, die Lenkung ist an Werk am Motor verbaut. Diese Motoren ab 250 PS haben in der Bezeichnung als . Buchstaben hinter der PS Zahl ein "S", z.B. F300XSB. Das Zubehör für diese Motoren finden Sie zukünfitg in einer separaten Kategorie (in Planung). Bis dahin strechen Sie uns bitte an, dann beraten wir Sie bei der Auswahl und Zusammenstellung.

Der Propeller ist standardmäßig im Motorpreis enthalten und wird von uns passend für Ihre Boot - Motor - Kombination ausgewählt. Hierbei stehen verschiedene Edelstahl-Propeller zur Auswahl um die besten Fahreigenschaften für Ihre Boot-Motor-Kombination und Ihren Einsatzzweck zu erreichen. Auch hierbei beraten wir Sie selbstverständlich gerne.

Hier zeigen wir Ihnen eine Übersicht der zur Verfügung stehenden Rigging-Teile für elektronsch geschaltete Aussenborder von Yamaha. Die benötigten Kabel (Motorkabelbaum und Batteriekabel) und Stecker usw. sind bei den entsprechenden Rigging-Kits enthalten. Eine Verlängerung der Kabel ist in der Regel möglich.
Bei den DBW Motoren kann eine elektronische Lenkung von Yamaha nachgerüstet werden. Dies ist jedoch in den mesten Fällen nicht sinnvoll, da hier besser eines der neuen SBW-Modelle eingesetzt werden kann. Die SBW Modelle haben die DBW elektronischen Lenkungs Kits überholt und abgelöst. Sollte dieses im Einzelfall denoch eine Option für Sie sein, beraten wir Sie hier bei der auswahl und bieten Ihnen dieses Systeme induviduell an.
Gerne beraten wir Sie und stellen mit Ihnen den Motor und die benötigten Rigging-Teile zusammen und montieren dies selbstverständlich auch in unserer Yamaha-Fachwerkstatt.

Weitere Infos zu den Yamaha Motoren finden Sie auf unsere Yamaha Internetseite: https://bootsmotore.de/

Mögliche Yamaha DBW Schaltboxen:

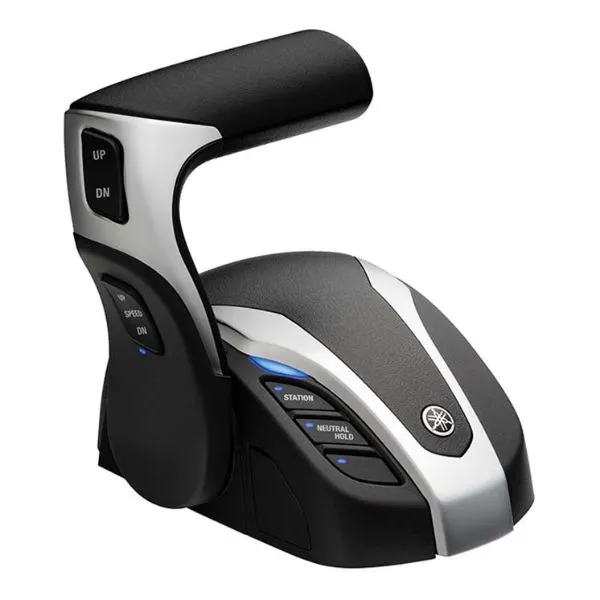

Yamaha Topmontage Schaltbox DBW 6X9 DEC

Top Montage Fernschaltkasten DEC - 6X9

Elektronische Schaltbox
Das Kabel zum Motor hat eine Länge von ca. 8 m. Eine Verlängerung ist möglich.

"6X6 Single Engine Top Mount
Der neue Schaltkasten zur Top-Montage mit Drive-by-Wire-Funktion bietet viele Vorteile des Helm Master EX-Systems wie z.B. Geschwindigkeitsregelung (einschließlich automatischem "Pattern Shift Modus" für langsamere Fahrt als mit eingelegtem Gang), Auto-Trimm Funktion und Station Select für die Einrichtung eines zweiten Steuerstandes. Alle Bedienelemente sind ergonomisch gestaltet und zudem verfügt der Schaltkasten über einen Neutraltaster, der ein versehentliches Losfahren verhindert."

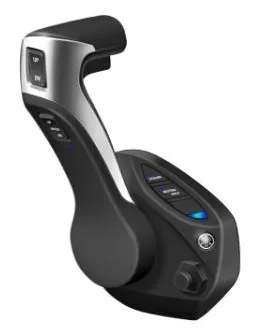

Yamaha DBW verdeckte Seitenmontage Schaltbox 6X9 DEC

Verdeckte Seitenschaltbox DEC - 6X9

Elektronische Schaltbox mit Trimmschalter (für den rechten Daumen) und Quickstoppschalter. Die Montage dieser ist vom Hersteller für die Montage an der Bordwand rechts des Fahrers vorgesehen. Ein abgesetztes Start-Panel wird innerhalb der Konsole verkabelt.
Das Kabel zum Motor hat eine Länge von ca. 8 m. Eine Verlängerung ist möglich.

"Side DEC Binnacle
Der neue, bündig montierbare Schaltkasten mit Drive-by-Wire-Funktion bietet viele Vorteile des Helm Master EX-Systems wie z.B. Geschwindigkeitsregelung (einschließlich automatischem "Pattern Shift Modus" für langsamere Fahrt als mit eingelegtem Gang), Auto-Trimm Funktion und Station Select für die Einrichtung eines zweiten Steuerstandes. Alle Bedienelemente sind ergonomisch gestaltet und zudem verfügt der Schaltkasten über einen Neutraltaster, der ein versehentliches Losfahren verhindert."

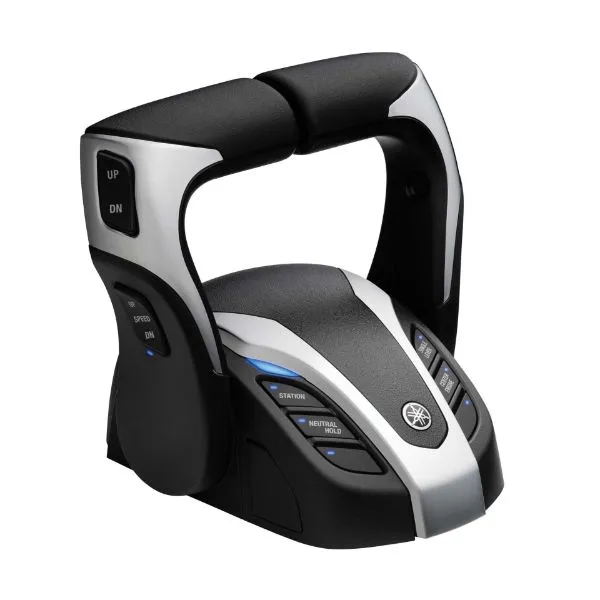

Yamaha DBW Doppelschaltbox 6X9 DEC TWIN

Doppel-Fernschaltbox 6X9 DEC TWIN

Diese Box ist für die Bedienung von zwei Motoren vorgesehen und für die Monatge auf einer Konsole. Ein abgesetztes Panel mit Zündschloss und Quickstoppschalter wird innerhalb der Konsole verkabelt.
Die Kabel zum Motor haben eine Länge von ca. 8 m und 10 m. Eine Verlängerung ist möglich.

"6X9 Twin Engine Top Mount
Der neue Schaltkasten zur Top-Montage mit Drive-by-Wire-Funktion bietet viele Vorteile des Helm Master EX-Systems wie z.B. Geschwindigkeitsregelung (einschließlich automatischem "Pattern Shift Modus" für langsamere Fahrt als mit eingelegtem Gang), Auto-Trimm Funktion und Station Select für die Einrichtung eines zweiten Steuerstandes. Alle Bedienelemente sind ergonomisch gestaltet und zudem verfügt der Schaltkasten über einen Neutraltaster, der ein versehentliches Losfahren verhindert."

Anmerkung zur Bestellung: Diese Kits werden bei einer Doppelmotorisierung nur einmal benötigt, das bedeutet, dass diese Kits nur zu einem der Motoren bestellt werden müssen und der zweite Motor "ohne Rigging" bestellt wird. Der Unterschied der Kits liegt bei den Displays. Lassen Sie sich hierzu von uns beraten und fordern Sie ein individuelles Angebot
an.

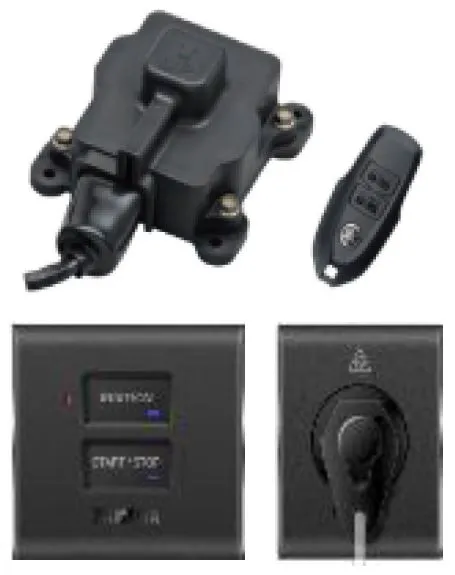

Yamaha elektronisches Schlüsselsystem EKS mit Wegfahrsperre Y-COP

EKS Kit Elektronisches Schlüsselsystem incl. Y-COP Wegfahrsperre

Als Alternative zum konfentionellen Schlüssel kann diese elektronische Schlüsselsystem kombiniert mit der Yamaha Wegfahrsperre Y-COP verwendet werden. Dieses System ist in den entsprechenden Rigging-Kits enthalten.

"Elektronischer Schlüsselschalter
Helm Master® EX wurde mit besonderen Details verfeinert, einschließlich elektronischer Schlüsselschalter und einem schwimmenden schlüsselfreiem Transmitter, der eine automatische Erkennung garantiert und der das System auf „smarte“ und einfache Weise bedient. Dieses komplett neue hinterleuchtete Schalterpanel bietet ein schlankes,
raumsparendes Design und einen modernen Look. Diese neuen Panele sparen wichtigen Platz am Armaturenbrett, was mehr Raum für deine Ausrüstung lässt, während das schlanke
Paneldesign perfekt zum modernen Bootsdesign passt.."



Mögliche Yamaha DBW Anzeigen / Displays:



Yamaha CL5 5-Zoll LCD TFarb Touch Display für Yamaha Aussenbordmotoren

CL5-Farb-Touchscreen-Display

5-Inch Anzeige (Außenmaß ca. 14,1 cm x 10,5 cm)  bietet alle Information und Bedienelemente für die Steuerung Ihres Motors und ist von Einzel- bis zur 4-fach Motorisierung verwendbar. Das Farb-Touch-Display ist übersichtlich und einfach zu bedienen. Zwei Tankgeber sind direkt anschließbar. Die Geschwindigkeit kann mit Hilfe eines Speedgebers im Motor eingespeißt werden, ein GPS-Anschluss ist hier nicht vorhanden.



Yamaha CL7 Touch Display und Garmin Kartenplotter für Yamaha Aussenbordmotoren

CL7-Farb-Touchscreen-Display und Kartenplotter

7-Inch Anzeige (Außenmaß ca. 22,2 cm x 14,2 cm)  bietet alle Information und Bedienelemente für die Steuerung Ihres Motors und ist von Einzel- bis zur 4-fach Motorisierung verwendbar. Das Farb-Touch-Display ist übersichtlich und einfach zu bedienen.
Die Basis dieses Yamaha-Display CL7 bietet die Garmin GPSMAP 74 / 7600 Kartenplotter Serie. Dieses Multi-Funktions-Display MFD ist Kompatibel mit NMEA2000-Netzwerken und dem Garmin Marine-Netzwerk, somit können auch weitere Geber, Sensoren, Kameras, Radar, Fusion Link (Musiksteuerung) und vieles mehr vernetzt werden. Mit den entsprechenden Garmin Seekarten "BlueChart" haben Sie somit einen hochwertigen Kartenplotter.

Bis zu sechs Tankgeber sind direkt anschließbar.

Zusatzoptionen / Alternativ:

Yamaha CL5 5-Zoll LCD TFarb Touch Display für Yamaha Aussenbordmotoren

Anschluss an einen Kartenplotter

Die aktuellen Yamaha Motoren lassen sich an ein NMEA2000 Netzwerk anschließen. So können die Motordaten auf einem NMEA2000 fähigen Kartenplotter anzeigen lassen. Dazu benötigen Sie ein Kabel oder ein Interphase, dass den Yamaha HUB (an dem auch die Instrumente angeschlossen sind, ein DEVICE Steckplatz muss dafür frei sein) und das NMEA2000 Netzwerk miteinander verbindet. Bei großen NMEA2000-Netzwerken sollten Sie das Yamaha NMEA-Interphase verwednen, da dies das NMEA2000 Netzwerk und das Yamaha Netzwerk trennt. So werden nur Signale übergeben, die Spannungsversorgung der Netzwerke wird jedoch entkoppelt, sodass nicht permanent die Spannung des Bordnetzwerks am Yamaha Netzwerk anliegt.
Sollten Sie bisher nur einen Kartenplotter ohne Netzwerk haben, benötigen Sie ein NMAE2000-Starter-Kit, z.B. diesen: Garmin-NMEA2000-Starter-Kit. Gerne beraten wir Sie und führen auch die Installation in unserer Werkstatt durch. Wir vertreiben Kartenplotter, Fishfinder... aller Hersteller.

Neu:
Yamaha Interphase zu Garmin MFDs
Diese Schnittstelle zwischen dem Yamaha Netzwerk und Garmin Multi Funktions Displays bieten Ihnen die Anzeige der Yamaha Motordaten im Yamaha Design auf dem Garmin Gerät. Hierzu sind z.B. die Garmin GPSMAP Geräte geeignet. Gerne erstellen wir Ihnen ein Angebot über alle Komponenten dieses Systems inkl. Installation bei uns an.



  • Kit 0: Für Boote bei denen Schaltung und Instrument(e) bereits vorhanden sind - Pre-Rigged - keine Schaltung und kein(e) Instrumente im Lieferumfang.

  • Kit M: Topmontage Schaltbox 6X9, Schlüssel-/Notstoppschalter-Panel und CL5-Display

Yamaha DBW Rigging Kit M Topmontage, CL5-Display

  • Kit N: Topmontage Schaltbox 6X9, Startpanel, CL5-Display und EKS Kit Elektronisches Schlüsselsystem incl. Y-COP Wegfahrsperre

Yamaha DBW Rigging Kit N Topmontage Schlatbox, CL5-Display, Elektronisches Key System

  • Kit Q: Seitenmontage Schaltbox 6X9, Startpanel, CL5-Display und EKS Kit Elektronisches Schlüsselsystem incl. Y-COP Wegfahrsperre

Yamaha Rigging Kit Q DBW Seitenschaltbox, CL5-Display, EKS
  • Kit S: Topmontage Doppel-Schaltbox 6X9 Twin, Schlüssel-/Notstoppschalter-Panel und CL5-Display

Yamaha DBW Rigging-Kit S Doppelschaltung, Display CL5

  • Kit T: Topmontage Doppel-Schaltbox 6X9 Twin, Startpanel, CL5-Display und EKS Kit Elektronisches Schlüsselsystem incl. Y-COP Wegfahrsperre

Yamaha DBW Rigging Kit T Doppelschaltbox, Dispaly und EKS

  • Kit O, P, R, R3, U, V, X, Y: Diese Sets enthalten zusätzlich eine elektronische Lenkung DES. Weitere Infos und Angebote auf Anfrage.

Yamaha Elektronische Lenkung - Rigging Kit

  • Kit W, X, Y: Diese Sets sind für Dreifachmotorisierungen vorgesehen. Weitere Infos und Angebote auf Anfrage.

Yamaha Dreifach Motorisierung Rigging Kits

  • Kit Z: Yamaha CL7-Display für DBW Motoren im Tausch gegen das CL5-Display oder als Zusatzdisplay. Weitere Infos und Angebote auf Anfrage.

Yamaha CL7 Display

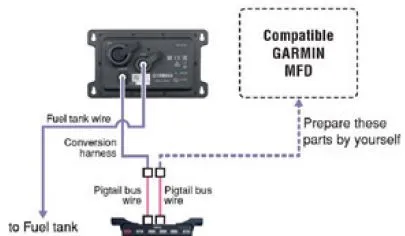

  • Kit Z.1: Yamaha Interphase Type 1: Für Garmin Multi Funktion Displays MFDs

Yamaha Rigging Kit Z.1 für Multifunktions GPS Geräte von Gamrin GPSMAP

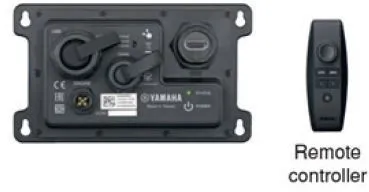

  • Kit Z.2: Yamaha Interphase Type 2: Für Multi Funktion Displays MFDs (außer Garmin)

Yamaha Rigging Kit Z.2 für den Anschluss an Multifunktions Displays



Diese Komponenten und Rigging Kits sind auch einzeln auf Anfrage erhältlich.
