Honda Marine Multifunktionsanzeige mit GPS - 06380-ZW5-000HE

original Honda Marine Multifunktionsanzeige mit GPS - 06380-ZW5-000HE

geeignet für alle Honda NMEA2000 fähigen Aussenborder / Bootsmotoren und die folgenen weiteren Modelle:

• BF8D bis BF20D - Fernschaltmodelle mit Honda Fernschaltbox
• BF25 und BF30 - Fernschaltmodelle mit Honda Fernschaltbox
• BF40A und BF50A - Fernschaltmodelle mit Honda Fernschaltbox
• alle NMEA2000 fahigen Motoren, hier erfolgt der Anschluss über das NMEA2000-Netzwerk, z.B. BF40D, BF60D, BF60, BF80, BF100. Hierzu ist das Honda NMEA2000-Kabel und ein NMEA2000-Netzwerk (z.B. Garmin Starterset) notwendig.

Die Anzeigen sind Modellabhängig.

Original Honda Zubehör vom Honda Marine Händler

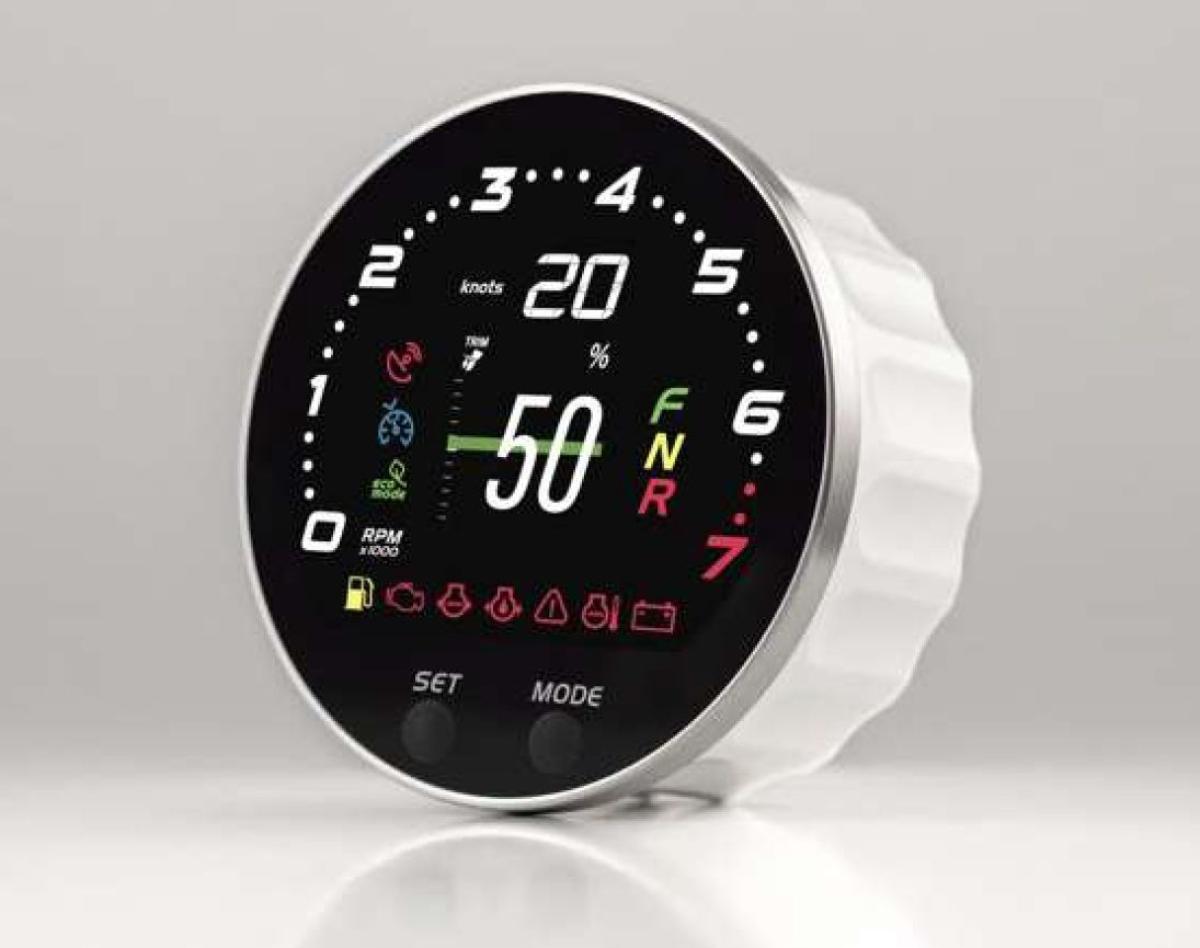

Das SVH85 ist ein NMEA 2000®-kompatibles Gerät, das für die Überwachung von Außenbordmotoren entwickelt wurde. Ausgestattet mit analogen Eingängen, ist es für mechanische Motorinstallationen geeignet, indem es den direkten Anschluss verschiedener Sensoren wie Kraftstofffüllstandssensor, Trimmung und Drehzahlmesser direkt in analoger Form ermöglicht. Alle ermittelten Daten werden umgewandelt und im NMEA 2000-Netzwerk zur Verfügung gestellt, einschließlich der Navigationsdaten vom integrierten GNSS-Modul. Der zusätzliche Anschluss in NMEA 2000® ermöglicht die Nutzung anderer digitaler  Netzwerkgeräte wie Kartenplotter und Echolote sowie den Empfang von Ganganzeige- und Motordiagnosedaten.

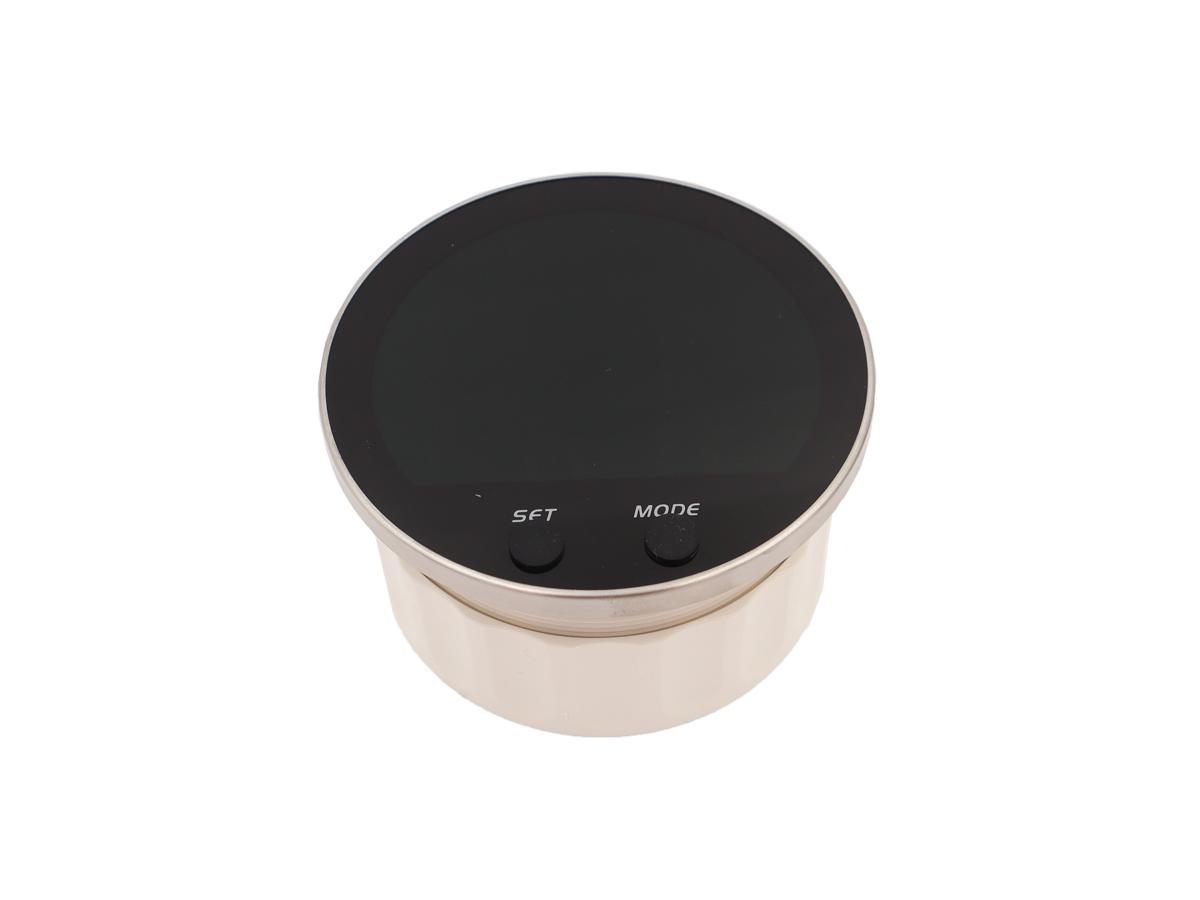

Sein elegantes schwarzes Glasdesign wird durch einen Edelstahlrahmen ergänzt. Das Display ist mit einer neuen, kontrastreichen Farbhybridtechnologie ausgestattet. Ein spezieller zirkularer Polarisator und die Verklebung des Displays mit einem Spezialharz verhindern Probleme mit Kondenswasser und ermöglichen das Ablesen des Displays bei allen Sonnenbedingungen und sogar mit polarisierten Brillen.
Das SVH85 ist sowohl auf der Vorder- als auch auf der Rückseite nach IPX7 zertifiziert, um maximale Langlebigkeit und optimale Leistung in Außenbereichen zu gewährleisten.
Das integrierte GPS macht das SVH85-Instrument zur perfekten Standalone-Lösung, da es Daten zu Geschwindigkeit, Kompass, Position und Tankinhalt mit Motorinformationen integriert.
Die Anzeige SVH85 ist ein vielseitiges Gerät. Es ermöglicht die gleichzeitige Überwachung des Betriebs des angeschlossenen Motors. Darüber hinaus ist durch die einfache EasyLink-Verbindung eine Kaskadierung von SVH52-Satellitengeräten möglich, um alle Daten immer im Blick zu haben (bis zu 16 SVH52-Geräte).

SENSOREN UND MOTOR

• Eingang 0-5 V (TEN 1: Trimmung)
• Widerstandsabhängiger Eingang (RES 2: Kraftstofffüllstand)
• Analoger Frequenzeingang (RPM: Motorumdrehungen)
• NMEA 2000

GPS-POSITION.

• Integriertes GPS-Modul
• NMEA 2000

Maße - INSTRUMENTENMONTAGE Honda Multifunktionsanzeige 06380-ZW5-000HE:

• Die Dicke der Paneele kann zwischen 2 und 20 mm liegen.
• Das Loch muss einen Durchmesser von 86 mm haben.
• Die erforderliche Einbautiefe beträgt 65 mm.
• Grad des Schutzes IPX X7
• Display Zentraler TFT 1,44'' und Farb-IBN
• GPS-Antenne Integriert, 10 Hz, 72 Kanäle
• UMWELT
  • Betriebstemperaturen -20 bis 60 °C
  • Lagertemperaturen -30 bis 80 °C
• ELEKTRISCHE EIGENSCHAFTEN
  • Kennzeichenspannung 12 V
  • Betriebsspannung 9-16 V
  • Stromverbrauch <100 mA @ 12 V
  • Absorption (LEN) 2

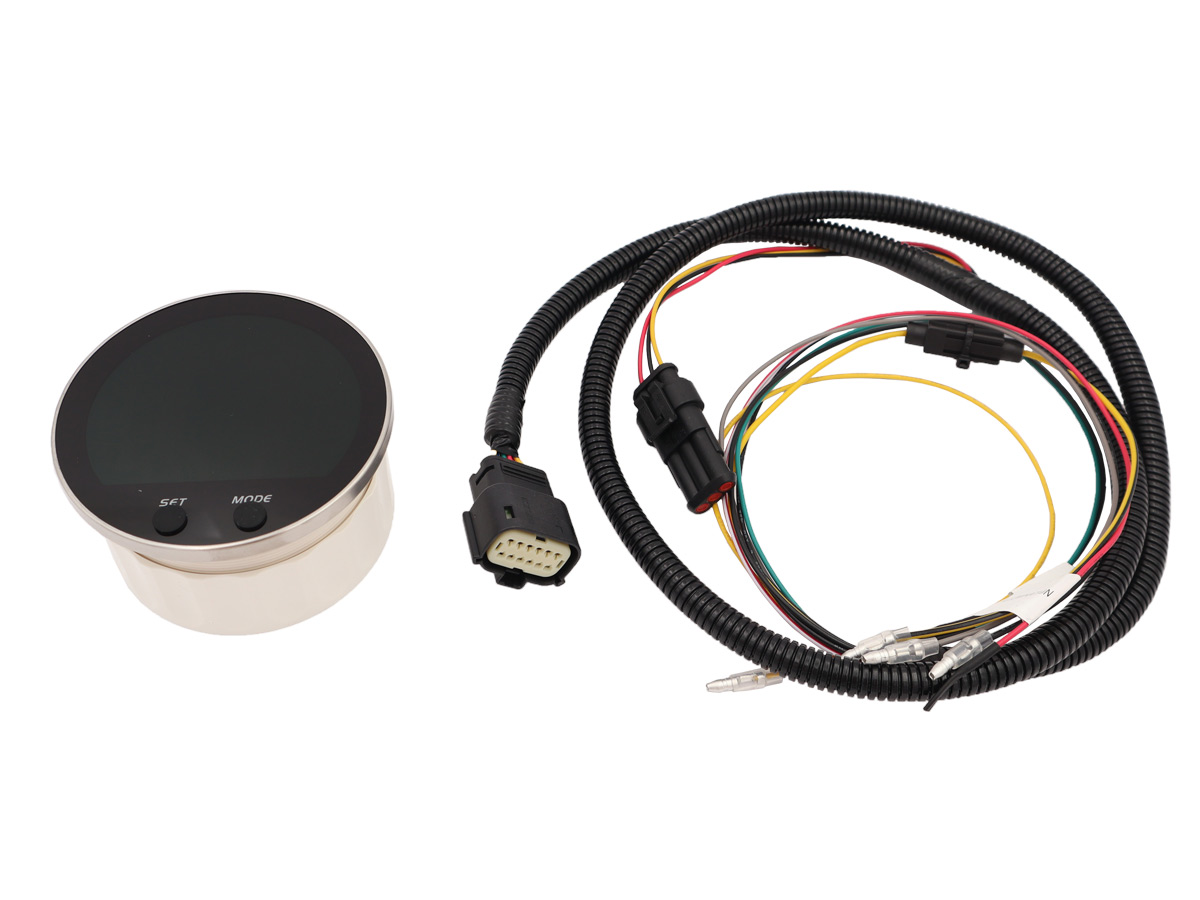

Lieferumfang der Honda Multifunktionsanzeige - 06380-ZW5-000HE:

• Display TFT 1,44'' und Farb-IBN

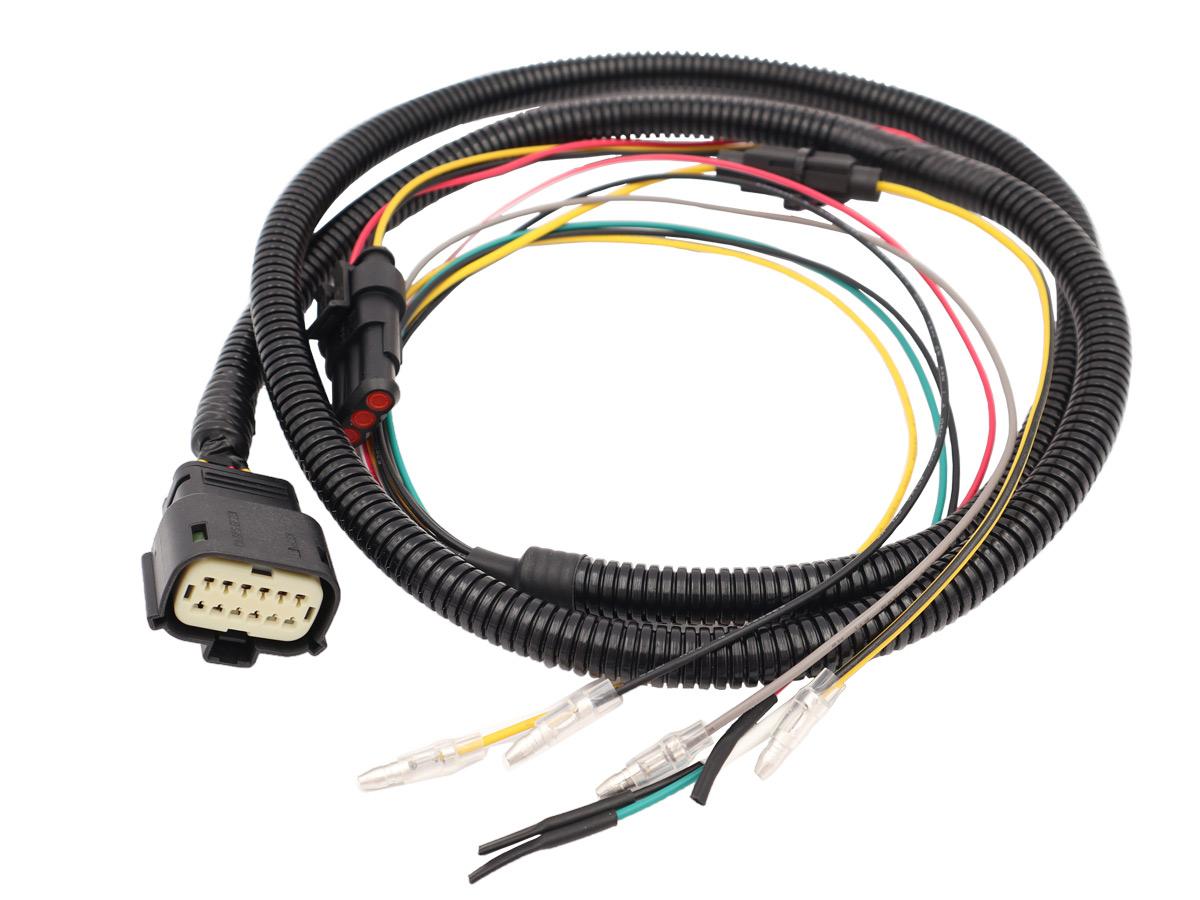

• Anschlusskabelbaum zur Honda Fernschaltung und einem Tank

Honda Teile Nummer: 06380-ZW5-000HE

Eine Anleitung inkl. der Montageinfos haben wir hier für Sie bereitgestellt:
Anleitung Honda Marine Multifunktionsanzeige mit GPS - 06380-ZW5-000HE
